Inbetriebnahme

Dieser Bereich beschreibt den Anschluss und Grundeinrichtung der Scanner & Drucker Hardware-Bundles zum Einsatz mit Inventory360.

Lieferumfang

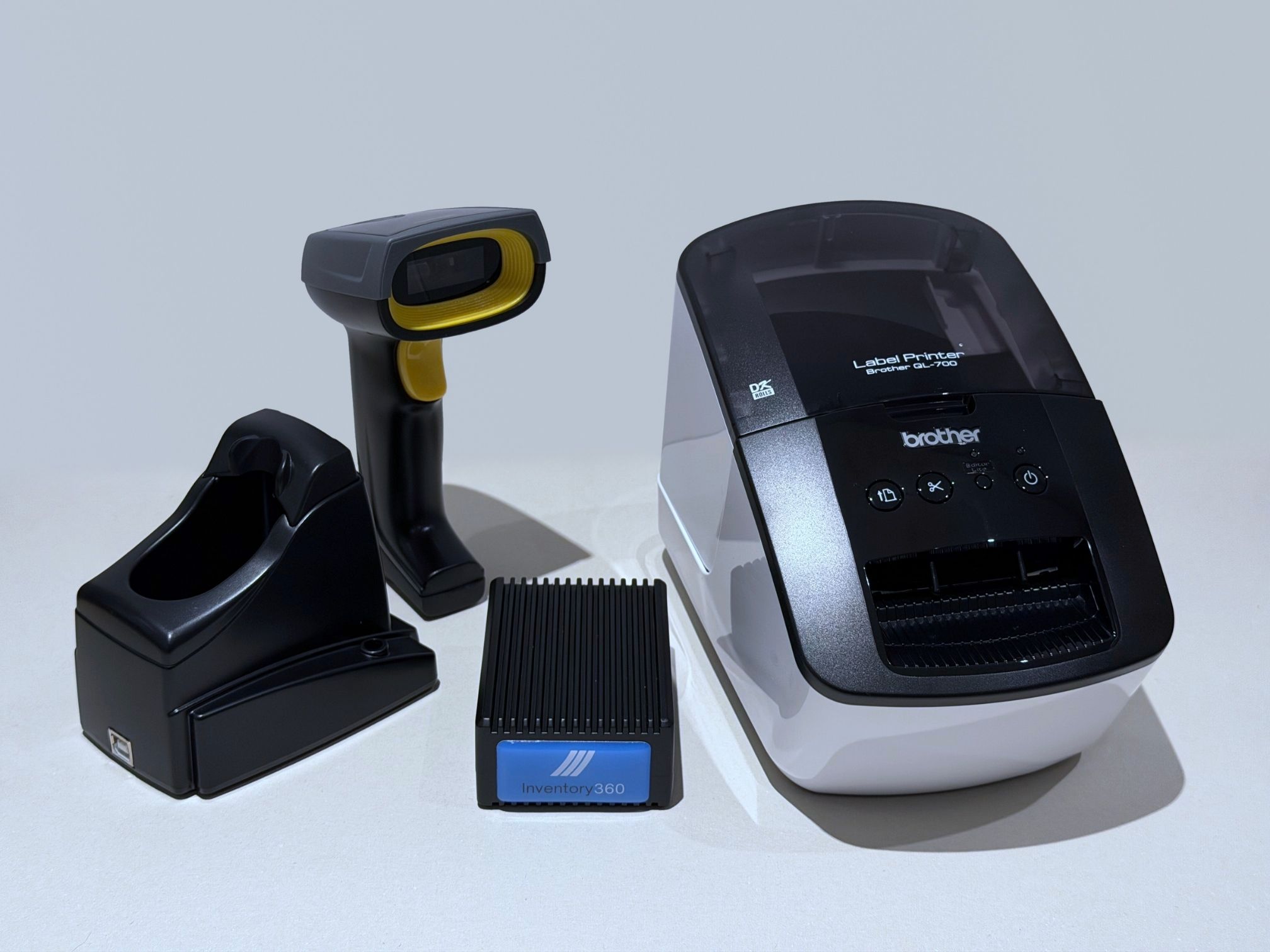

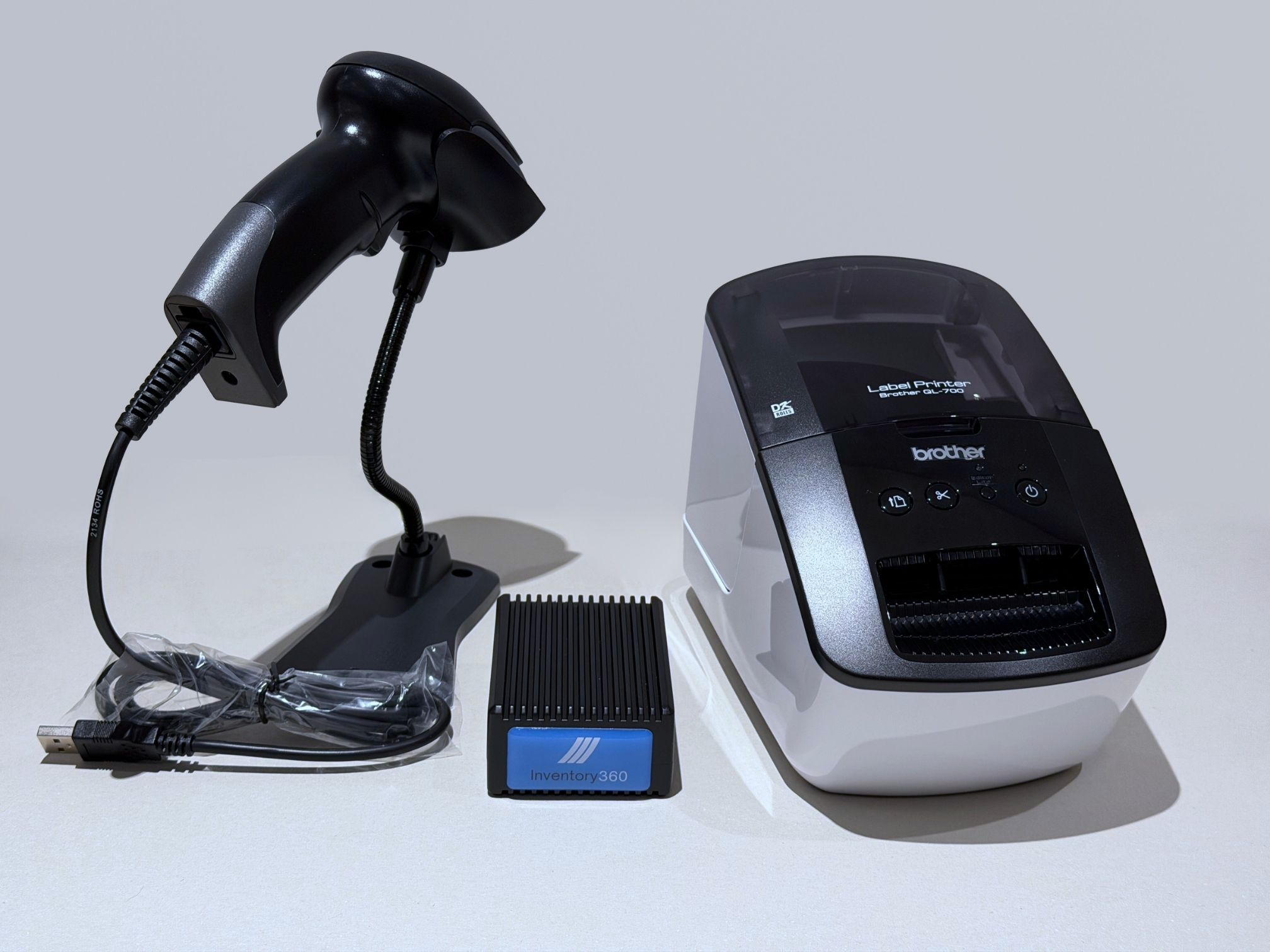

Der Lieferumfang des Hardware-Bundles enthält die nachfolgenden Komponenten:

  • Netzwerkbox (+ Micro-USB Netzteil)
  • Label-Drucker (+ Strom- & USB-Kabel)
  • Barcode-Scanner inkl. Standfuß (+ USB-Kabel)
  • 62mm Etikettenrolle

Aufbau & Anschluss

Netzwerkbox

Drucker & Scanner dürfen nicht lokal an Ihren PC angeschlossen, sondern mit der mitgelieferten Netzwerkbox verbunden werden.

Bitte schließen Sie die einzelnen Komponenten wie folgt an:

  1. Scanner: per USB mit der Netzwerkbox verbinden
  2. Drucker: per USB mit der Netzwerkbox verbinden
  3. Drucker: an den Strom anschließen
  4. Drucker: Funktion "Editor Lite" per Taste abschalten

    Wichtig

    Am Drucker muss die Funktion "Editor-Lite" durch Drücken der Taste (3) dauerhaft deaktiviert sein. Die grüne LED (6) darf nicht leuchten.

    Deaktivierung der Funktion Editor-Lite

  5. Netzwerkbox: per LAN-Kabel an Netzwerk anschließen

  6. Netzwerkbox: Per Micro-USB Kabel mit dem Netzteil verbinden
  7. Netzwerkbox: Netzteil mit dem Strom verbinden

Ab hier kann nun der nachfolgenden Grundkonfiguration der Netzwerkbox gefolgt werden.

Grundkonfiguration

Wichtig

Alle Komponenten (Barcode Scanner, Label Drucker und Netzwerkkabel) müssen vor dem Einstecken des Netzsteckers verbunden sein.

Zugriff auf Netzwerkbox

  • Benutzername: system
  • Passwort: system

Per Bildschirm / Tastatur

Für Anmeldung direkt am Gerät wird ein HDMI fähiger Bildschirm und eine USB-Tastatur benötigt, welche vor dem Einstecken des Netzsteckers verbunden sein müssen.

Anmeldekonsole aufrufen

Um nach dem Systemstart die Anmeldekonsole aufzurufen, drücken Sie die Tastenkombination Ctrl+Alt+F2

Konfigurations-Konsole

Konfigurations-Konsole

Über das Menü kann neben der IP Adresse (Network Settings) auch das Passwort des Systembenutzers (System Password) geändert werden.

Wichtig

Das Kennwort des Benutzers system sollte bei der Inbetriebnahme direkt geändert und sicher abgelegt werden.

Neustart nach Konfiguration

Nach der Grundkonfiguration muss das System einmal neugestartet werden. Dies ist über den Eintrag Reboot möglich.

Per Netzwerk / SSH

Standard IP

Das System bezieht im Auslieferungszustand eine dynamische IP-Adresse über DHCP.

Sobald das System eine IP-Adresse erhalten hat, kann hierauf auch per SSH (= Secure Socket Shell) zugegriffen werden.

Bei Windows-Systemen wird hierzu das Programm PuTTY benötigt, welches ohne Installation heruntergeladen werden kann.

Die Verbindung wird über Port 22 (TCP) aufgebaut.

SSH Verbindung über PuTTY

SSH Verbindung über PuTTY

Eingabe der Logindaten

Eingabe der Logindaten

Konfigurations-Konsole

Konfigurations-Konsole

Konfiguration in Inventory360

Nach der Grundkonfiguration der Netzwerkbox kann die Einrichtung für die Benutzer in Inventory360 erfolgen. Das Vorgehen hierzu ist im Bereich Benutzereinstellungen näher beschrieben.

Konfiguration von Scanner & Drucker in Inventory360
